EinScan Trak

Beskrivning

EinScan Trak

Ett system, två driftlägen

EinScan Trak arbetar i två lägen som kan kombineras fritt och växlas i realtid under pågående projekt.

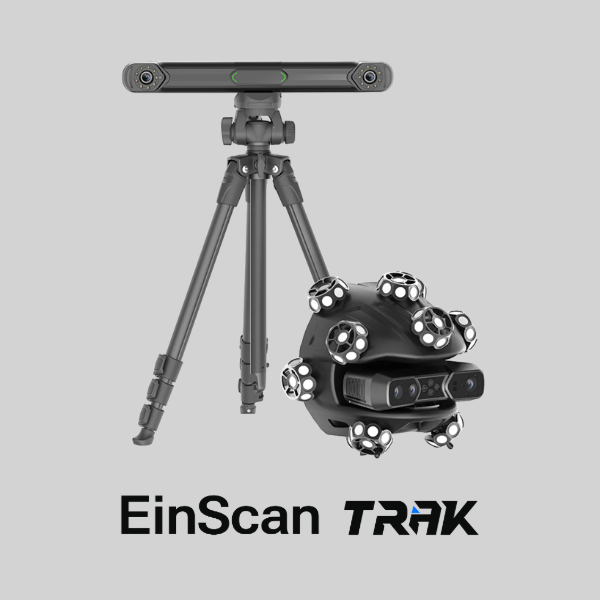

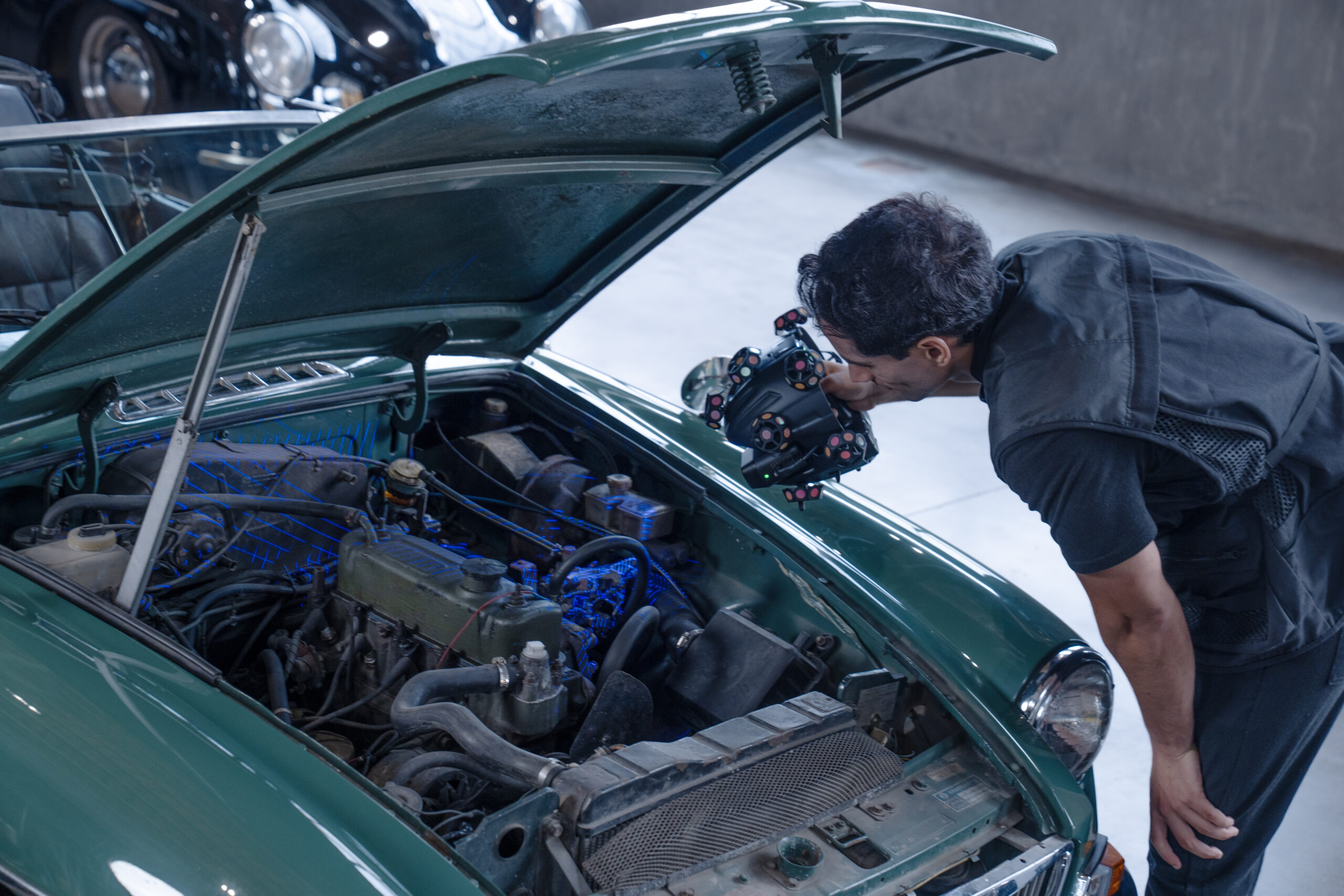

Spårningsläge: Spårenheten monteras på ett stativ och följer scannermodulens position i realtid via inbyggda retroreflektiva markörer på scannersfären. Täcker objekt upp till 15 m³ spårvolym utan att markörer behöver placeras på objektet. Stöder leapfrog-scanning för att förflytta spårenheten och täcka ännu större objekt.

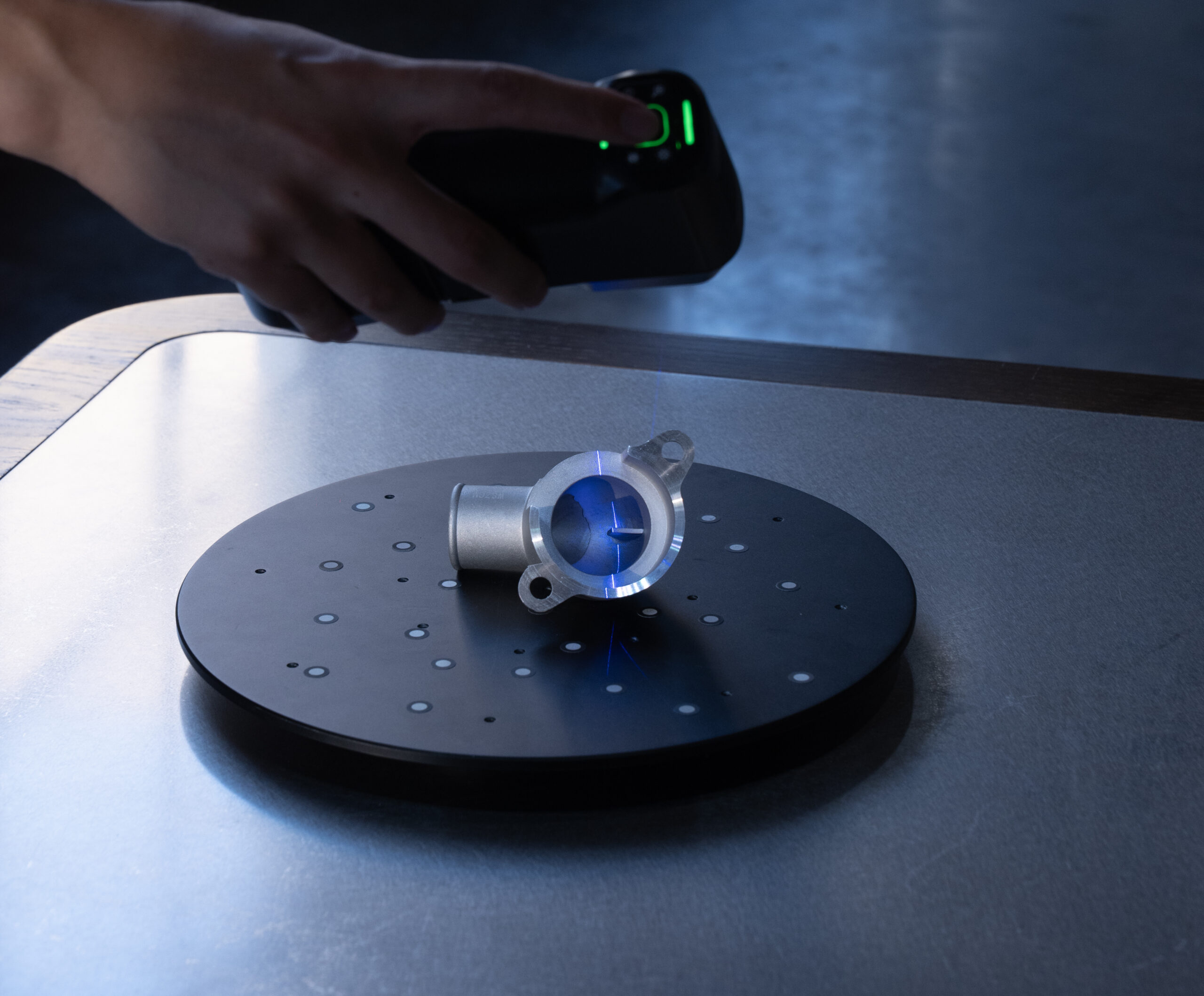

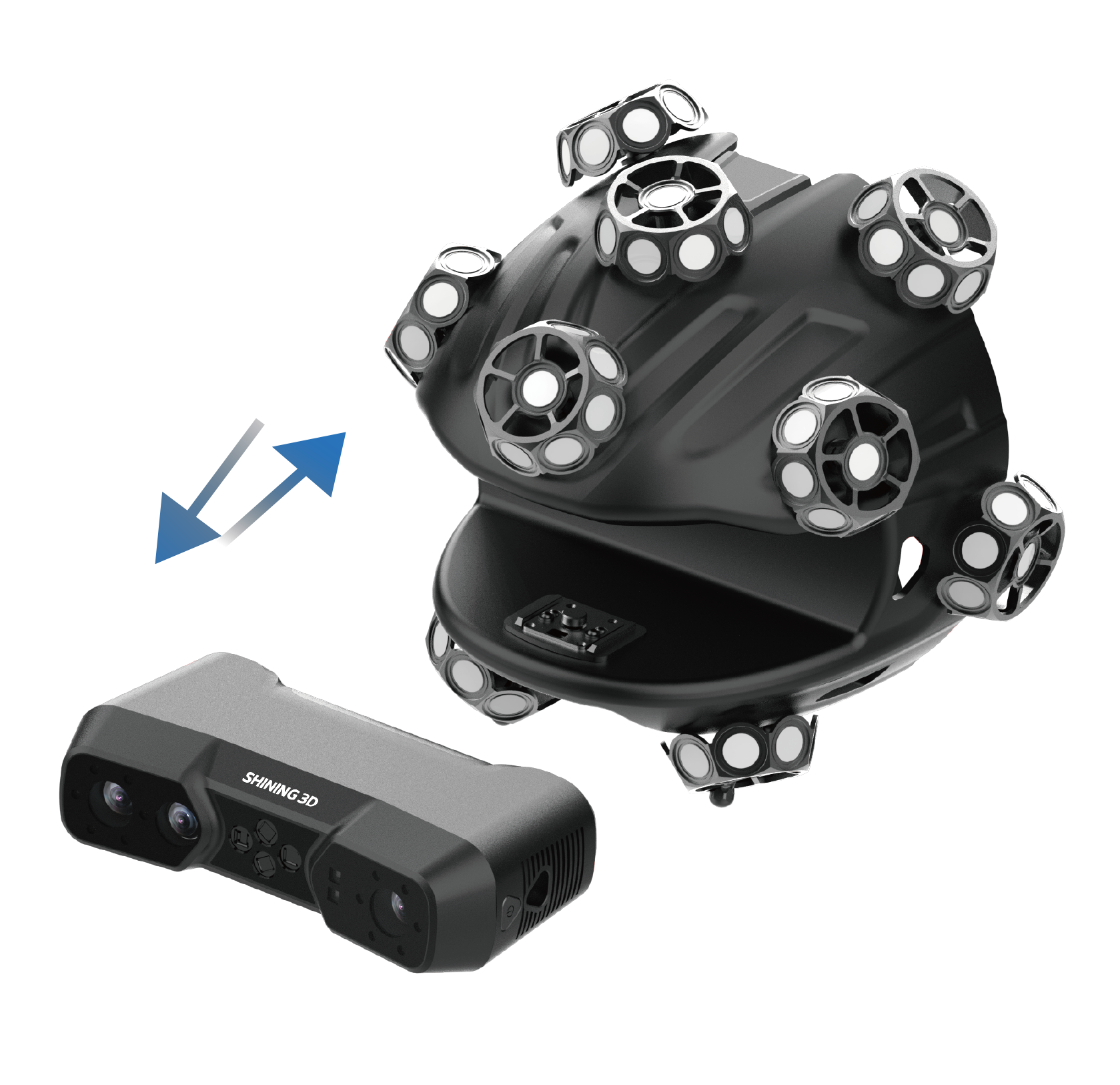

Handhållet scannerläge: Scannern frigörs från sfärmodulen och används som en kompakt fristående handhållen laserskanner. Når trånga utrymmen och mindre objekt som spårningsläget inte når. Ingen rekalibrering krävs vid byte av läge.

Laserscanninglägen

Tre separata lasermönster anpassar datainsamlingen till situationen.

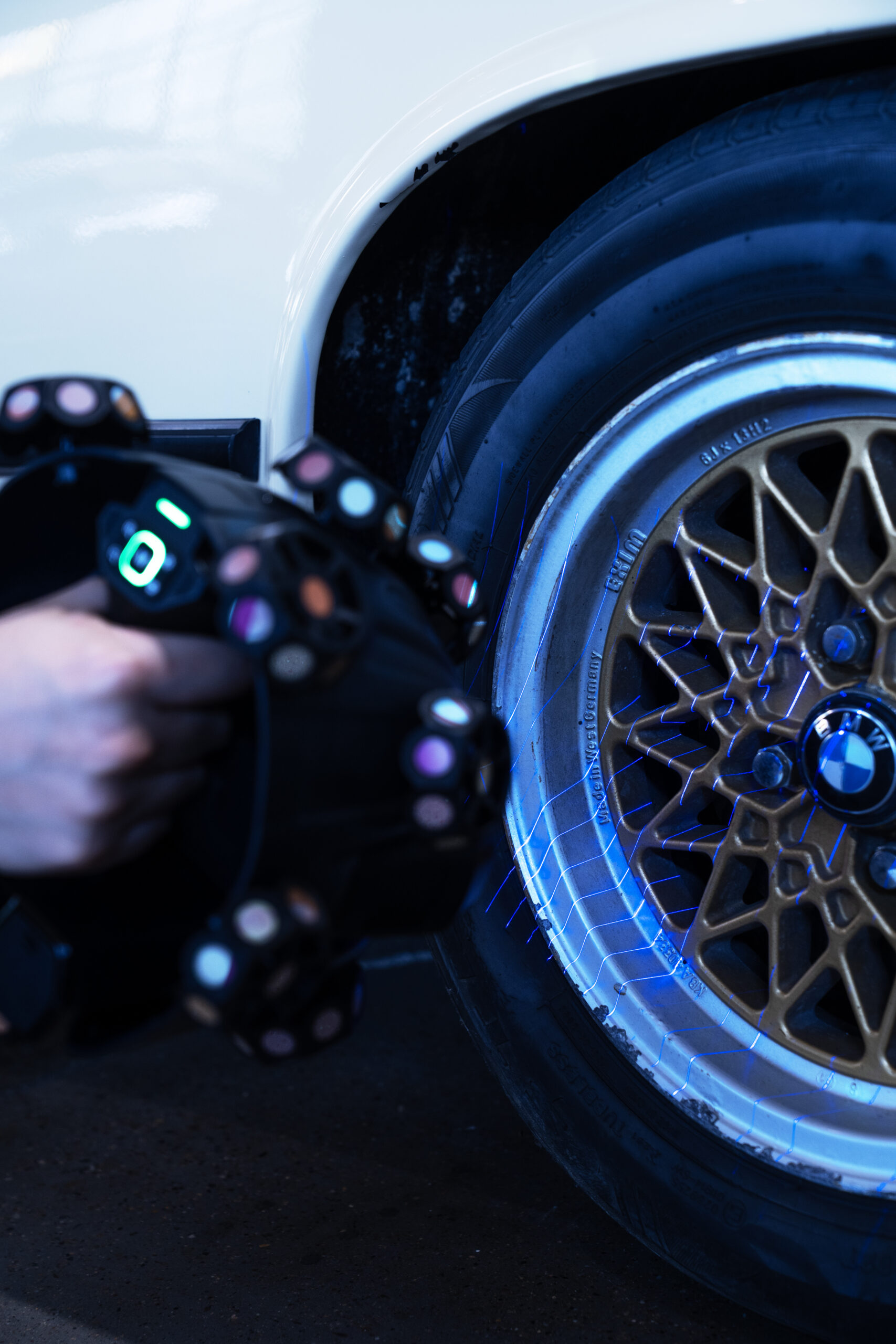

19+19 korsade laserlinjer: för snabb och effektiv scanning av stora ytor och komplexa geometrier.
7 parallella laserlinjer: för fina detaljer, skarpa kanter och komponenter som kräver hög punkttäthet.
Enkellinje: når djupa hål med ett diameter-djup-förhållande på 1:4, för detaljer som andra lägen inte når.

Byte av lasermönster sker i realtid under pågående scanning, och data från olika mönster och lägen slås samman automatiskt i EXScan Trak-mjukvaran.

Markörfri laserskanning

Spårningsläge: den trådlösa spårenheten registrerar scannersfärens position kontinuerligt via retroreflektiva markörer monterade på sfären. Objektet behöver aldrig märkas upp.

Handhållet scannerläge: för ytor med tydliga geometriska kännetecken sker tracking markörfritt via ytornas form och textur. Vid scanning av stora objekt som kräver flera överfarter rekommenderas globala markörer eller hybrid-leapfrog för högre volymetrisk noggrannhet.

Trådlöst arbetsflöde

Wi-Fi 6-modul möjliggör trådlös anslutning mellan spårenhet, scanner och dator via en medföljande router. Batteritiden är upp till 5,5 timmar i spårningsläge och individuella batterier är hot-swappbara för oavbruten drift. Systemet kalibreras på 5–10 minuter och håller stabil prestanda från -10 °C till +40 °C.

Full färgtextur

5 MP HD-texturkamera registrerar objektets färger och materialdetaljer parallellt med geometrin. Ger verklighetstrogna 3D-modeller för användning inom kulturarv, fordonsteknik, design och forskning.

Anpassat för utmanande material och miljöer

Fungerar utan spray på svarta och reflektiva metallytor. Klarar utomhusbruk i starkt solljus upp till 110 000 lux. Kolfiberkonstruktion i CFFIM ger stöttålighet vid transport och fältbruk. IP50-klassad mot damm.

Mjukvara

EXScan Trak är dedikerad scanningmjukvara för EinScan Trak-serien med realtidsåterkoppling, smart sammanslagning av olika lägen och upplösningar, och verktyg för mesh-redigering och export. Ingår utan extra kostnad.

Inkluderar ett års licens av EXMeasure (värderat till 699 USD) för dimensionsmätning, koordinatsystemjustering och GD&T-analys direkt på scandata.

Kompatibelt med: PolyWorks Inspector, Geomagic Control X, Geomagic Design X, EXModel, BlueStar Mapping.

TEKNISKA SPECIFIKATIONER
