shining3d
Metrologi - High Precision

High Precision-serien är Shining3Ds fasta 3D-inspektionssystem för små till medelstora delar som kräver metrologiklass-noggrannhet. Med fringe-projektion, strukturerat blått ljus och PTB-certifierade arbetsflöden är dessa system första valet för industriell kvalitetskontroll och precisionselektronik.

 - Automatisk · Bordsskanner · PTB-certifierad

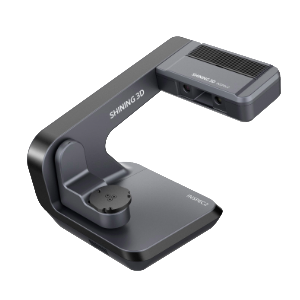

AutoScan Inspec2

autoscan inspec2
Se Specs

Noggrannhet

0,01 mm

Synfält

140 x 90 x 80 mm

Kameror

Dual 5MP

Multi-objekt

Upp till 8 delar/körning

Certifiering

Dubbelt PTB-certifierad

Färgscanning

Ja
AutoScan Inspec2 är Shining3Ds helautomatiska bordsskanner för små och intrikata objekt som kräver metrologi-noggrannhet. Med automatisk kalibrering och ett-klicks-scanning är den konstruerad för att vara tillgänglig även för användare utan djup teknisk bakgrund, vilket gör den unik i sin prisklass. Multi-objekt-läget låter dig scanna upp till 8 delar i en och samma körning, med automatisk igenkänning av varje objekt. Tvilling-5MP-kameror fångar fullfärg-textur så att den färdiga 3D-modellen är så nära verkligheten som möjligt. Synfältet på 140 x 90 x 80 mm passar smycken, tandkronor, elektronikkomponenter, små gjutgodsdelar, mätkulor och andra precisionsdetaljer. Integreringen med SHINING3D Inspect skapar ett komplett och PTB-certifierat scan-to-inspect-arbetsflöde för GD&T-analys, avvikelsemappning och automatisk rapportgenerering.
Se AutoScan Inspec2 i butiken

Noggrannhet

0,005 mm

Kameror (Q12)

4 x 12,3 MP

Kameror (Q9)

4 x 9 MP

Upptagning

Under 1 sekund/bild

Certifiering

VDI/VDE 2634 · ISO 10360

Driftlägen

Manuell, snurrplatta, robot

 - Industriell inspektion · VDI/VDE-certifierad

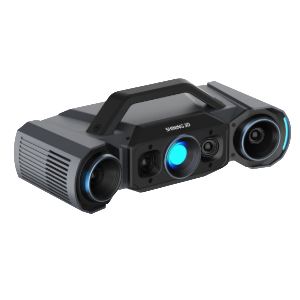

OptimScan Q12 / Q9

optimscan q12/q9hd
Se Specs
OptimScan Q12/Q9 är Shining3Ds industriella blåljusinspektionssystem för högprecisionskontroll av små till medelstora delar. Systemet utrustas med fyra högupplösta kameror — Q12 har 4 x 12,3 MP och Q9 har 4 x 9 MP — för exceptionell geometrisk återgivning. Dubbelt scanområde (stort och litet) kan växlas med ett klick, utan manuell justering av bländare eller fokuslängd. Monocular-stereo fusion-tekniken ökar datatäckning vid komplexa hål, skarpa kanter och svåråtkomliga partier som ofta missar med konventionella system. Varje enskild upptagning tar under 1 sekund tack vare ett inbyggd tvåchips-processor. Systemet fungerar i tre driftlägen: manuellt handhållet, semiautomatiskt med snurrplatta (upp till 20 kg last) eller helautomatiskt monterat på robotarm för serieinspektion. Certifierat enligt VDI/VDE 2634 Del 2 och ISO 10360, testat i Shining3Ds ISO 17025-ackrediterat laboratorium.
Se OptimScan Q12 / Q9 i butiken
 - Ultrahög precision · HD

OptimScan Q12 / Q9 HD

optimscan q12/q9hd
Se Specs

Noggrannhet

0,004 mm

Punktavstånd

(litet)0,02 mm (Q12 HD)

Kameror

4 x 12,3 MP / 4 x 9 MP

Upptagning

Under 1 sekund/bild

Certifiering

VDI/VDE 2634 · ISO 10360

Auto-komplettering

Ja — intelligent algoritm

OptimScan Q12/Q9 HD tar fringe-projektionstekniken ett steg längre med 0,004 mm noggrannhet och en punkttäthet som överträffar välestablerade konkurrenter i samma klass. I litet scanområde når Q12 HD ett punktavstånd på bara 0,02 mm, vilket möjliggör digitalisering av extremt fina ytdetaljer som gravyrer, ornament, mikrogeometrier och täta toleransytor. Precis som standardversionen erbjuder HD dubbelt scanområde med enklicksväxling, monocular-stereo fusion för bättre datatäckning vid komplexa geometrier, och under-1-sekunders upptagning per bild. En intelligent kompletteringsalgoritm skannar automatiskt in saknade områden utan att användaren behöver identifiera dem manuellt. Tre driftlägen: manuellt, semiautomatiskt med snurrplatta eller helautomatiskt med robotintegration. Certifierat VDI/VDE 2634 och ISO 10360.
Se OptimScan Q12 / Q9 HD i butiken

Kamera

5 MP strukturerat blått ljus

Tillämpning

QC av små till medelstora delar

Automation

Snurrplatta och robot

Mjukvara

UltraScan + SHINING3D Inspect

Export

STL, OBJ, Geomagic, PolyWorks

Bransch

Gjutning, formtillverkning, CNC
 - 5-megapixel · Strukturerat ljus

OptimScan 5M Plus

optimscan q12/q9hd
Se Specs
OptimScan 5M Plus är ett beprövat och väletablerat 5-megapixel strukturerat blåljussystem med lång meritlista inom industriell kvalitetskontroll. Systemet lämpar sig särskilt väl för små till medelstora delar med komplexa ytor och hårda toleranser, något som är vanligt inom gjutindustrin, formtillverkning, CNC-bearbetning och precisionsteknik. Den etablerade 5MP-kamerakonfigurationen levererar hög upplösning och stor ytdata per scanning. Systemet stödjer flera grader av automatisering: manuell handhållen drift för flexibelt fältarbete, semiautomatisk drift med snurrplatta för konsekvent resultat, och helautomatisk robotintegration för serieinspektion i produktion. Mjukvaran UltraScan hanterar datainsamling och bearbetning, medan SHINING3D Inspect tar vid för GD&T-analys och rapportgenerering. Exporterar till Geomagic Control X, PolyWorks Inspector och andra industristandardverktyg.
OptimScan 5M Plus i butiken
 - Mjukvara

UltraScan & SHINING3D Inspect

UltraScan

Scanningmjukvara för AutoScan Inspec2 och OptimScan-serien. AI-driven datoptimering och realtidsvisning av mesh. Ett-klicks-scanning och automatisk kalibrering. Fullt kompatibel med Mac och Windows.

  • Multi-objekt-läge — upp till 8 delar per körning (Inspec2)
  • Automatisk kompletteringsscan vid saknade data
  • Export till STL, OBJ, PLY och direkt till Geomagic
  • Intelligent exponeringsanpassning för olika ytor

    SHINING3D Inspect

    Dubbelt PTB-certifierad inspektionsmjukvara för GD&T-analys och dimensionell jämförelse mot CAD-referens. Automatisk rapportgenerering. Används i kombination med UltraScan för ett komplett scan-to-inspect-arbetsflöde.

    • GD&T-analys — mått, toleranser, form och läge
    • Automatiska HTML- och PDF-inspektionsrapporter
    • Dubbelt PTB-certifierad (Gauss och Chebyshev)
    • Kompatibel med Geomagic Control X och PolyWorks Inspector
