Freescan trak serien: pro 2, Pro w, nova, UE nova
Optical 3D Measuring and Dynamic Tracking System
SHINING3D erbjuder flexibla, skräddarsydda lösningar för att tillgodose olika scanningbehov. De möjliggör bland annat genom FreeScan Trak serien en samarbetslösning med flera system, vilket avsevärt utökar räckvidden och gör det enkelt att uppfylla kravet på scanning av extremt stora objekt.
Genom att arbeta tillsammans kan flera enheter täcka ett bredare område, vilket möjliggör effektiv, flexibel och tillförlitlig helbildsscanning.
HÄR KAN NI LADDA NER LANSERINGSWEBINARET FRÅN SHINING3D

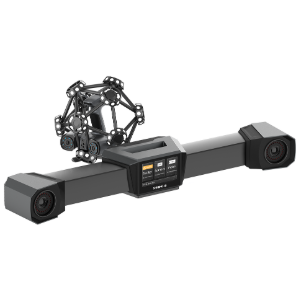

freescan trak pro w
Spåra smartare, expandera längre
FreeScan Trak ProW har en banbrytande design med ett ultralångt mätavstånd på 8,6 m, ett trådlöst 3D-system för dynamisk spårning och scanning utformat för storskaliga mätningar. Med batteridriven, trådlös drift eliminerar den kabelbegränsningar och erbjuder oöverträffad frihet och flexibilitet. Systemet har ett utökat spårningsintervall och en imponerande utökad upptagningsyta, vilket gör den till en idealisk lösning för storskaliga 3D-mätningsuppgifter inom branscher som flyg, fordon och tung industri.
- Imponerande mätavstånd på 8,6 m
- Trådlöst 3D-system för dynamisk spårning
- Displayskärm i realtid
- Stort mätområde
- Inga markörer behövs
- Kompatibel med FreeProbe (tillval) för skrymmande områden
- Video Photogrammetry (VPG)

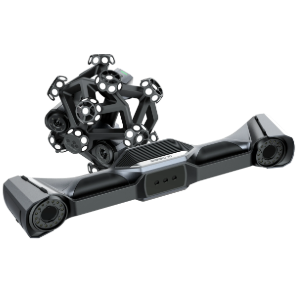

freescan trak nova
Liten i formen, stor i prestanda
FreeScan Trak Nova är framtiden för 3D-mätning. Ett trådlöst multifunktionellt dynamiskt spårnings- och scanningssystem som integrerar spårningsenheten FreeScan UE Nova, som även fungerar som en handhållen laserscanner. Med integrerad video photogrammetry (VPG), duýnamisk tracking och det flexibla systemet, får du det största synfältet (FOV) på marknaden, vilket ger oöverträffad effektivitet och flexibilitet. Från byggmaskiner till järnvägstransporter, civilflyg till energi, FreeScan Trak Nova är byggd för att möta de olika behoven hos industrier som kräver exakta och effektiva storskaliga mätningar.
- Helt trådlös och med utbytbara batterier
- Realtidsmätning med en noggrannhet på upp till 0,05 mm
- Extra stort FOV på 2,2 m
- Exceptionell mångsidighet
- Byggd för stabilitet, utformad för flexibilitet

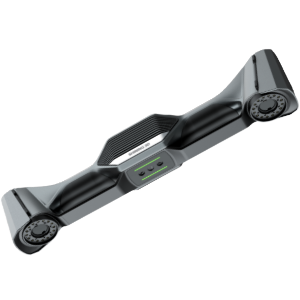

freescan ue nova
Trådlös för mätning med större räckvidd
FreeScan UE Nova, en trådlös laserhandhållen 3D-scanner med stor räckvidd, sätter en ny standard inom 3D- scanning med sitt oöverträffade synfält,
som möjliggör högeffektiv registrering av stora objekt och avsevärt förbättrar bärbarheten, produktiviteten och mångsidigheten. Trådlösa moduler möjliggör dataöverföring i realtid med hög bildhastighet och stabilitet. Den använder SHINING 3D:s patenterade videobaserade fotogrammetri utan kodade markörer och integreras
med en kalibreringsstav för realtidsverifiering av markörer
- Extra stort scanningområde (upp till 2,6 meter)
- 50 laser linjer för ultrasnabb scanning
- Integrerade trådlösa moduler
- Utbytbara batterier för oavbruten scanning
- Volymetrisk noggrannhet på 0,072 + 0,012 mm/m

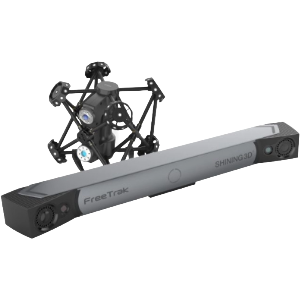

freescan trak pro 2
Optisk 3D-mätning och dynamisk spårning utan markörer. FreeScan Trak Pro2 är det perfekta mätverktyget för kvalitetskontroll och 3D-inspektion. FreeScan Trak Pro2 har hög noggrannhet och repeterbarhet och möjliggör snabb och exakt inspektion av olika typer av detaljer och ytor utan behov av markörer.
- Optisk 3D-mätning
- Dynamisk mätning
- Noggrannhet på 0,023 mm (0,0009 in)
- Höghastighetsskanning upp till 3.070.000 punkter/s
- Stor räckvidd för mätning
- Kompatibel med FreeProbe (tillval)
freescan trak pro w
freescan trak nova
freescan ue nova
TEKNISKA SPECIFIKATIONER
Det som särskiljer enheterna från varandra är vilka scanningslägen samt hur de arbetar med olika ljuskällor för att vara anpassade till olika användningsområden.
freescan trak pro W
| Trak Pro W | |
| Accuracy | 0.023mm |
| Volumetric accuracy (based on measuring range) | 15.6 m³ (3.5 m away from the tracking bar): 0.046 mm; |
| 45 m³ (5 m away from the tracking bar): 0.063 mm; | |
| 76 m³ (6 m away from the tracking bar): 0.088 mm; | |
| 128 m³ (7.2 m away from the tracking bar): 0.127 mm; | |
| 206.7 m³ (8.6 m away from the tracking bar): 0.146 mm | |
| Volumetric extension accuracy with VPG | 0.044 + 0.012 mm/m |
| High-speed scanning | Included (50 laser lines) |
| Detailed scanning | Included (7 laser lines) |
| Deep pockets | Included (1 laser line) |
| Weight | FreeTrak W: 8.2 kg | TE25W: 1.47 kg |
| Connection | Wireless & Wired mode (Fiber optic) |
| Certifications | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Acceptance test | VDl/VDE 2634 Part3 (certificated in ISO 17025 certificated accuracy lab) |
freescan trak nova
| Trak Nova | UE Nova | |
| Accuracy | 0.02 mm | 0.072 mm |
| Volumetric accuracy | 0.058 mm (12m³) | / |
| Volumetric accuracy with VPG | 0.046 + 0.012 mm/m (extension volume) | 0.072 + 0.012 mm/m |
| Flexible FOV | Up to 2610 x 2170 mm | |
| VPG | Included (no coded markers required) | |
| VPG indicator | Included | |
| High-speed scanning | Included (50 laser lines) | Included |
| Detailed scanning | Included (7 laser lines) | Included (support near mode) |
| Deep pockets | Included (1 single line) | / |
| Depth of field | TE Nova 380 mm (170 ~ 550 mm) UE Nova 2700 mm (800 ~ 3500 mm) |
2300 mm (300 ~ 2600 mm） |
| Connection | Wireless & Wired mode (fiber optic) | |
| Weight | TE Nova:1.2 kg / UE Nova: 1.6 kg | |
| Certifications | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX | |
| Acceptance test | VDl/VDE 2634 Part3 (certificated in ISO 17025 certificated accuracy lab) | |
freescan trak pro 2
| Trak Pro2 | |
| Accuracy | 0.023mm |
|
Volumetric accuracy (based on measuring range: Max. FOV: Point distance: |
|
| 9.6 m³: 0.062 mm; 17.6 m³: 0.072 mm | |
|
650 x 580 mm 0.01 ~ 10 mm |
|
| Volumetric accuracy (w/ photogrammetry) | 0.044 + 0.012 mm/m |
|
High-speed scanning Scan speed: |
50 laser lines Up to 3,070,000 points/s |
| Detailed scanning | 7 laser lines |
| Deep pockets | 1 single line |
| Weight | FreeTrak W: 7,2 kg | TE25: 1.47 kg |
| Connection | Wireless & Wired mode (Fiber optic) |
| Certifications | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Acceptance test | VDl/VDE 2634 Part3 (certificated in ISO 17025 certificated accuracy lab) |
