Hos 3DVerkstan hjälper vi kunder hela vägen, från att välja rätt scanner till att använda den effektivt. Den här guiden sammanfattar de sex faktorer vi alltid går igenom med kunder som utvärderar en 3D-scanning-lösning.

När kunder kontaktar oss för att investera i en 3D-scanner är det vanligaste de tittar på specifikationer. Noggrannhet och upplösning. Det är bra. Men det är inte hela bilden.

Det vi ser om och om igen är att en scanner med imponerande specifikationer på papper kan ta längre tid i verkliga projekt än en enklare modell. Om man inte tänkt igenom hela arbetsflödet.

Vad menar vi med "effektivitet"?

Det är lätt att likställa scanninghastighet med effektivitet. Men i praktiken är det total projekttid som räknas:

Total projekttid = Setup + Datainsamling + Bearbetning

Det innebär att en scanner som är snabb under själva scanningen men kräver två timmars markeringsarbete innan, eller en timme av manuell databearbetning efter, kanske inte är mer effektiv än ett alternativ med lägre specifikationer men ett smidigare flöde.

Det är den här helhetsbilden vi vill att du ska ha med dig.

1. Setup-tid och tracking-stabilitet

Effektiviteten börjar långt innan du börjar scanna. I många projekt behöver operatören placera ut markeringar på detaljen för att scannern ska kunna orientera sig – ibland dussintals, ibland hundratals. För stora detaljer som fordonskroppar eller anläggningsmaskiner kan själva markeringsarbetet ta längre tid än scanningen.

Moderna tracking-system kan minska eller helt eliminera behovet av markeringar på detaljen, vilket sparar betydande tid per projekt.

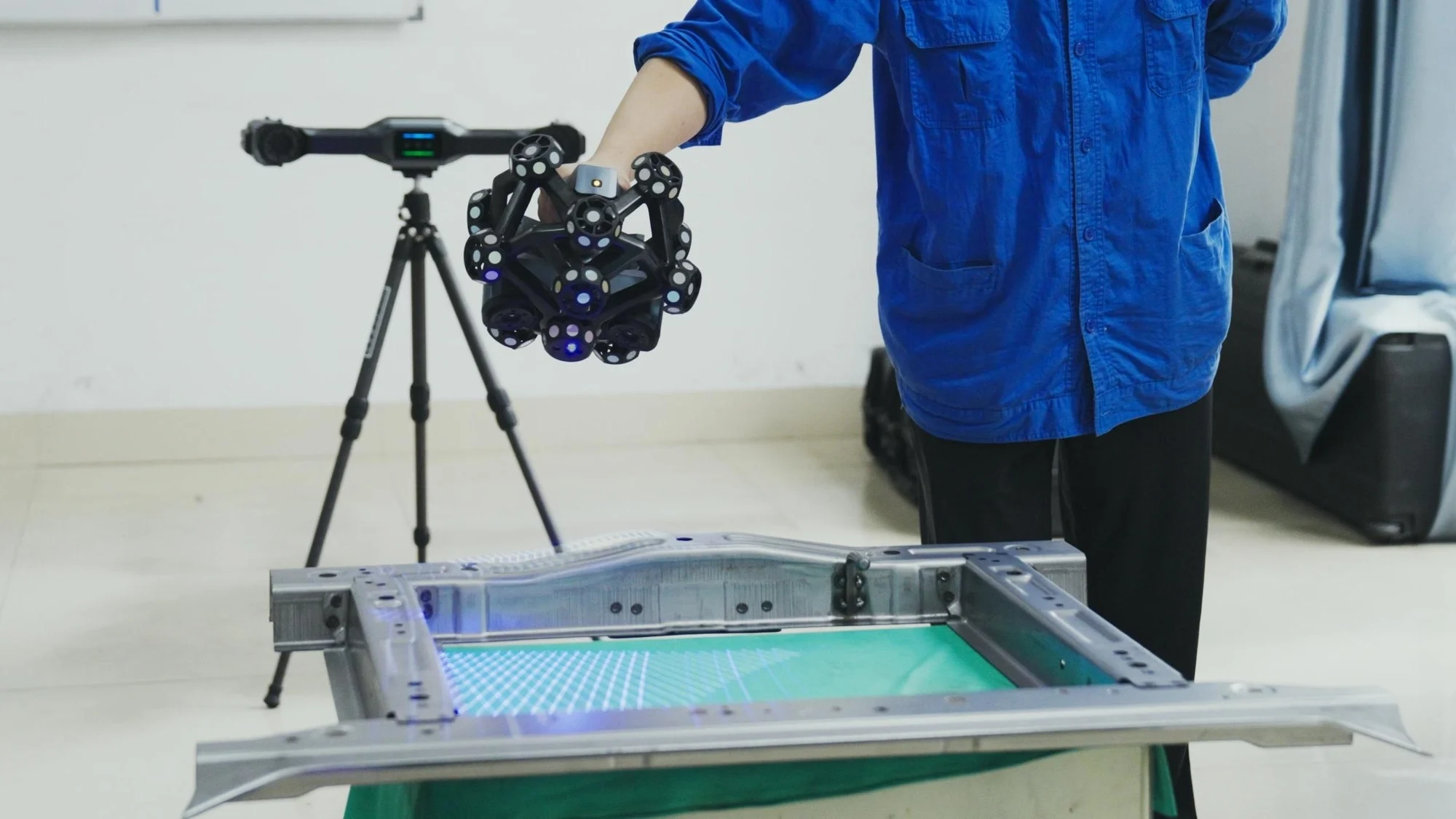

Under scanning är tracking-stabiliteten lika viktig. Tappar scannern spårningen måste du starta om från den punkten. Det ger avbrott, extra tid och i värsta fall ofullständiga data. Ett stabilt tracking-system låter operatören röra sig fritt runt stora eller komplexa detaljer utan avbrott.

Fråga att ställa när du utvärderar: Hur många markeringar kräver systemet typiskt för en detalj av min storlek? Och vad händer om scannern tappar tracking?

2. Scanningshastighet – hur fort samlas data in?

För handhållna och spårningsbaserade 3D-scanners mäts hastigheten i antalet punkter per sekund. Högre värde innebär snabbare täckning av detaljen och kortare insamlingstid, särskilt för stora ytor eller komplexa geometrier.

För fasta system – som optiska 3D-inspektionssystem – mäts hastigheten istället i tid per scanning. Vissa system klarar en komplett scanning på under en sekund, vilket gör dem lämpliga för automatiserade och inline-tillämpningar (direkt i produktionslinjen).

Fråga att ställa när du utvärderar: Hur stor är min typiska detalj, och hur lång tid tar en komplett scanning i praktiken – inte bara i databladet?

3. Upplösning och punktavstånd – balans mellan detalj och produktivitet

Upplösning avgör hur fint detaljer fångas. Högre upplösning ger mer detaljerade data – men genererar också större datamängder som tar längre tid att bearbeta och lagra.

Poängen är att välja en upplösning som matchar din applikation, inte den högsta tillgängliga. En kund som inspekterar stora svetsfogar behöver inte samma punktavstånd som en som kontrollerar mikroelektronik.

Fråga att ställa när du utvärderar: Vilken tolerans kräver mina delar – och matchar det den upplösning jag faktiskt behöver?

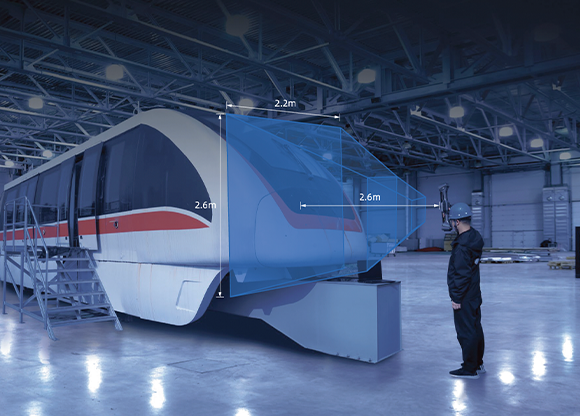

4. Synfält (FOV) – hur mycket fångas per scanning?

Synfältet (Field of View) bestämmer hur stort område scannern täcker per bild eller scanning. Större synfält innebär:

Snabbare täckning av stora detaljer
Färre pass och positioneringar
Mer effektivt flöde för stora ytor

Men ett stort synfält är inte alltid bäst. För delar med fina detaljer och snäva toleranser kan ett mindre, mer precist synfält ge bättre resultat. De mest flexibla systemen låter dig växla mellan lägen beroende på vad du scannar.

Fråga att ställa när du utvärderar: Scannar jag mestadels stora eller små detaljer – och behöver jag flexibilitet att hantera båda?

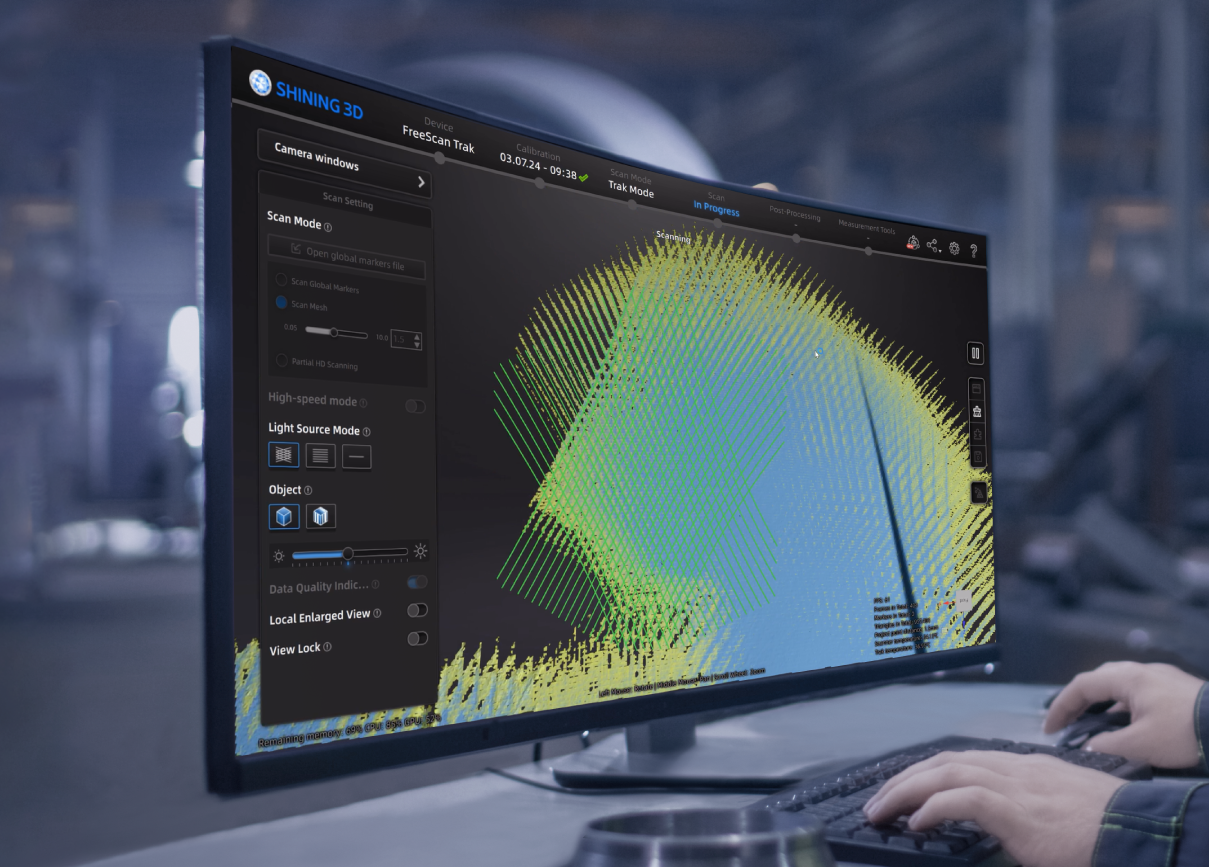

5. Mjukvarans effektivitet – underskattad men avgörande

Det här är faktorn som flest kunder underskattar. I verkligheten spenderar många ingenjörer mer tid på att bearbeta data än på att samla in den.

Bra scanningmjukvara ska hjälpa dig att:

Se datakvaliteten i realtid under scanning
Automatiskt fylla hål och ta bort brus
Generera inspektionsrapporter utan manuellt arbete
Exportera data i de format din konstruktions- eller mätprogramvara kräver

En scanner med genomsnittlig hårdvara men utmärkt mjukvara kan vara mer produktiv i vardagen än en scanner med toppspecifikationer och klumpig mjukvara.

Fråga att ställa när du utvärderar: Kan jag se en demo av hela flödet – från scanning till färdig rapport – inte bara själva scanning-demon?

6. Välj rätt scanner för din applikation

Den mest förbisedda faktorn är den enklaste: väljer du rätt typ av scanner för dina delar och ditt syfte?

Olika tillämpningar kräver fundamentalt olika tekniker:

Små precisionsdelar inom elektronik- eller medicinteknikindustrin kräver scanners med litet synfält, tätt punktavstånd och hög noggrannhet
Stora detaljer som fordonskroppar, propellrar eller anläggningsmaskiner kräver portabla scanners med stort synfält och metrologisk noggrannhet
Inline-kvalitetskontroll i produktion kräver automatiserade system med kort cykeltid

Att köpa en scanner som inte matchar din primära applikation – oavsett hur bra specifikationerna ser ut – är ett av de vanligaste och dyraste misstagen vi ser.

Det är här vi på 3DVerkstan gör mest skillnad. Vi hjälper dig att inte bara förstå specifikationerna utan att matcha rätt lösning mot dina faktiska behov – och vi har erfarenheten från att ha gjort det med kunder i en lång rad olika branscher.

Sammanfattning – tänk på hela flödet, inte bara specifikationerna

Faktor	Vad du bör fråga
Setup och tracking	Hur lång tid tar förberedelserna per detalj?
Scanningshastighet	Hur snabb är den i praktiken för min detaljstorlek?
Upplösning	Matchar upplösningen mina toleranskrav?
Synfält (FOV)	Passar synfältet mina typiska detaljer?
Mjukvara	Hur ser hela flödet ut, från scan till färdig rapport?
Applikations matchning	Är det här rätt typ av scanner för mitt syfte?

Den mest effektiva 3D-scanning-lösningen är den som minimerar den totala projekttiden, inte den med de mest imponerande siffrorna i ett datablad.

Osäker på vad som passar din verksamhet?

Vi hjälper dig att utvärdera alternativen – utan att du behöver vara expert på specifikationer. Hör av dig för ett förutsättningslöst samtal eller boka en demo så att du kan se lösningen i praktiken innan du bestämmer dig.

Källa: Artikeln är inspirerad av och bygger på SHINING 3D Metrologys guide "6 Factors Every Engineer Should Evaluate about 3D Scanning Efficiency"
